Trzypunktowy Układ Zawieszenia (TUZ) i zaczepy: Klucz do wydajnej pracy ciągnika

Wydajność ciągnika rolniczego nie zależy wyłącznie od mocy silnika, ale od tego, jak skutecznie potrafi on współpracować z maszynami towarzyszącymi. Trzypunktowy układ zawieszenia (TUZ) oraz odpowiednio dobrane zaczepy transportowe to fundamenty, które decydują o bezpieczeństwie, uciągu i precyzji pracy w polu. Dowiedz się, jak dbać o te elementy, aby uniknąć kosztownych awarii w szczycie sezonu.

Budowa i elementy TUZ (Trzypunktowego Układu Zawieszenia)

TUZ, znany również jako podnośnik hydrauliczny, to standardowy system łączący ciągnik z maszynami zawieszanymi (pługami, siewnikami, kultywatorami). Składa się z:

1. Ramion dolnych (Cięgien): Przenoszą główną siłę uciągu. Zakończone są zazwyczaj hakami szybkiego sprzęgu (np. systemu CBM lub Walterscheid).

2. Łącznika górnego (Śruby rzymskiej): Odpowiada za ustawienie kąta pracy maszyny. W nowoczesnych maszynach często występuje jako łącznik hydrauliczny.

3. Wieszaków: Pionowych cięgien łączących ramiona dolne z ramionami podnoszącymi. Jeden z nich zazwyczaj posiada regulację długości do poziomowania maszyny.

4. Siłowników wspomagających: Zwiększają udźwig podnośnika, co jest kluczowe przy ciężkich agregatach uprawowo-siewnych.

5. Stabilizatorów bocznych (Odciągów): Zapobiegają kołysaniu się maszyny na boki podczas transportu i pracy.

Rodzaje zaczepów rolniczych i transportowych

Prawidłowy dobór zaczepu zależy od rodzaju przyczepy oraz siły nacisku pionowego na tył ciągnika:

• Zaczep transportowy (Automatyczny lub manualny): Montowany na szynie, z regulacją wysokości. Przeznaczony do przyczep dwuosiowych.

• Zaczep rolniczy (Poli-hak / Hitch): Wysuwany hak montowany nisko, idealny do przyczep jednoosiowych i maszyn o dużym nacisku pionowym.

• Zaczep kulowy (K80): Standard w ciężkim transporcie rolniczym. Zapewnia brak luzów, mniejsze zużycie elementów i najwyższy komfort jazdy przy dużych tonażach.

• Zaczep typu Piton-Fix: Bolcowy zaczep o dużej wytrzymałości, popularny w maszynach o dużym obciążeniu pionowym (np. rozrzutniki obornika).

Serwisowanie i konserwacja – jak uniknąć awarii?

Układ zawieszenia i zaczepy przenoszą ogromne obciążenia dynamiczne. Zaniedbania w tym obszarze mogą prowadzić do pęknięć korpusu skrzyni biegów lub wypadków drogowych.

Najczęstsze przyczyny awarii:

• Brak smarowania: Prowadzi do zatarcia sworzni, kul i haków. Suchy metal o metal wyciera się w ekspresowym tempie.

• Przeciążenie: Praca z maszyną przekraczającą maksymalny udźwig powoduje wygięcie ramion lub pęknięcie wieszaków.

• Zużycie kul i haków: Nadmierny luz na hakach szybkiego sprzęgu grozi niekontrolowanym wypięciem maszyny podczas transportu.

• Nieszczelności siłowników: Powodują powolne opadanie maszyny (tzw. "pływanie" podnośnika).

Złote zasady serwisu:

1. Smarowanie po każdym myciu: Woda wypłukuje smar z kul i sworzni. Stosuj smary typu EP2.

2. Kontrola luzów na stabilizatorach: Luźna maszyna na drodze to ryzyko utraty stabilności ciągnika.

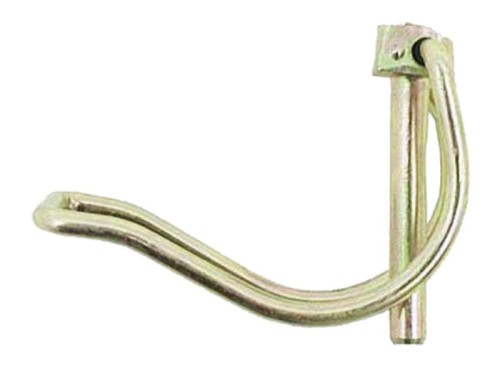

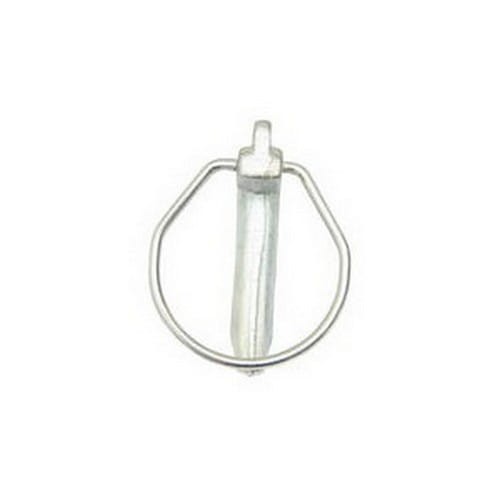

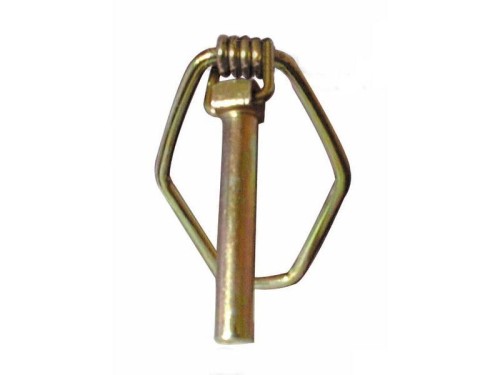

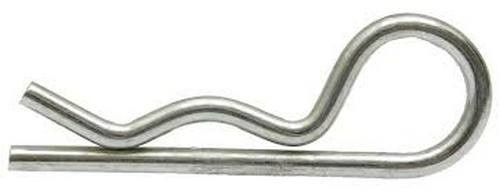

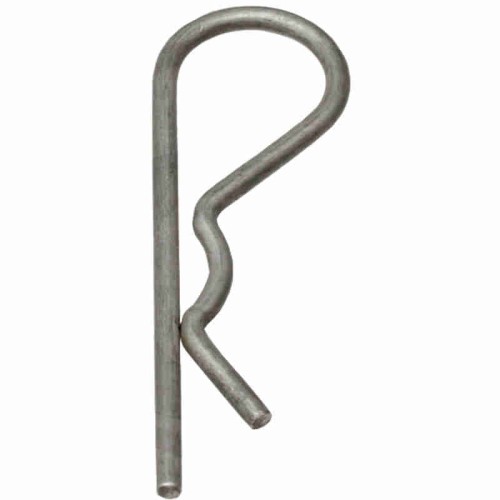

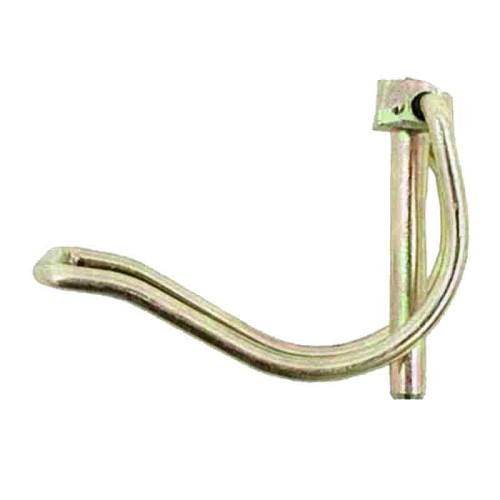

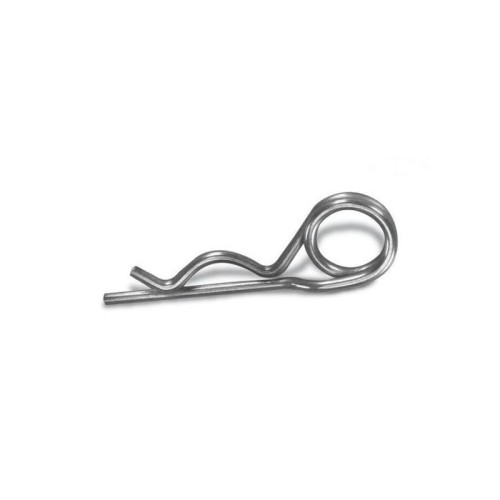

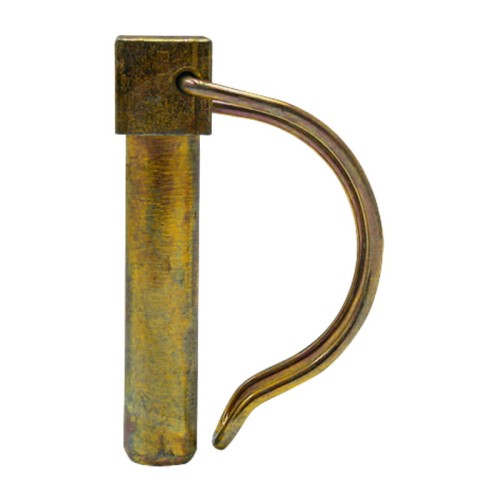

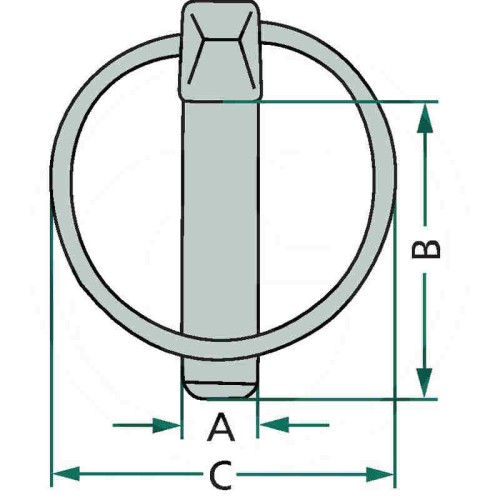

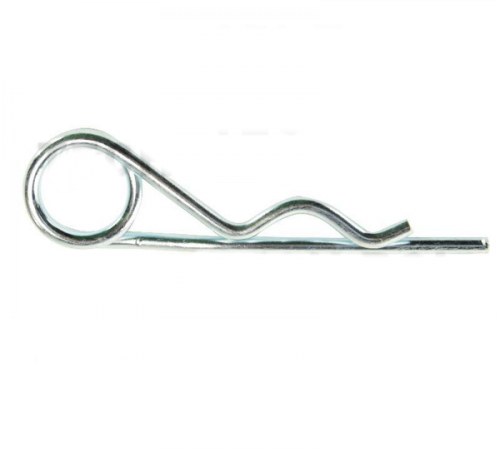

3. Sprawdzanie stanu sworzni zabezpieczających: Używaj tylko atestowanych przetyczek, nigdy "śrubek" czy kawałków drutu.

4. Kontrola zaworów hydraulicznych: Regularnie sprawdzaj, czy rozdzielacz trzyma ciśnienie i czy nie ma wycieków przy gniazdach hydrauliki zewnętrznej.

Tabela: Kategorie TUZ wg normy ISO

Ważne: Prawidłowo dobrany i serwisowany TUZ to nie tylko wygoda, ale przede wszystkim mniejsze zużycie opon i niższe spalanie paliwa dzięki optymalnemu przeniesieniu siły uciągu.

Dobór łącznika centralnego (śruby rzymskiej)

jest kluczowy dla zachowania geometrii pracy maszyny oraz bezpieczeństwa transportu. Niewłaściwie dobrany łącznik może się wygiąć, zerwać lub uniemożliwić prawidłowe zagłębienie maszyny w ziemi.

Oto 4 kroki, które pozwolą Ci dokonać idealnego wyboru:

1. Ustal kategorię TUZ (Średnica sworzni)

To parametr najważniejszy – końcówki łącznika muszą pasować do sworzni w ciągniku i maszynie.

• Kat. 1: Sworzeń 19 mm (małe ciągniki do 50 KM).

• Kat. 2: Sworzeń 25,4 mm (najpopularniejsza, ciągniki 50–125 KM).

• Kat. 3: Sworzeń 32 mm (duże maszyny powyżej 150 KM).

• Kategorie mieszane: Bardzo często spotyka się łączniki Kat. 2/2 lub Kat. 3/2 (gdy ciągnik ma większe gniazdo niż maszyna).

2. Wybierz rodzaj zakończenia

Masz do wyboru dwa główne systemy:

• Oczkowe (z kulą): Tradycyjne, najtańsze. Wymagają ręcznego celowania sworzniem podczas podpinania.

• Hakowe (Szybki sprzęg): Wyposażone w hak (np. system CBM lub Walterscheid). Pozwalają na błyskawiczne podpięcie maszyny bez wychodzenia z kabiny (jeśli masz linkę do zwalniania blokady).

3. Zmierz długość (Zakres roboczy)

To najczęstszy błąd przy zakupie. Musisz zmierzyć odległość od sworznia ciągnika do sworznia maszyny w dwóch skrajnych położeniach:

• Długość minimalna (L min): Łącznik całkowicie skręcony. Musi być na tyle krótki, byś mógł podnieść maszynę wysoko do transportu.

• Długość maksymalna (L max): Łącznik wykręcony (pamiętaj o zachowaniu min. 5–8 cm gwintu wewnątrz rury dla bezpieczeństwa!). Musi być na tyle długi, by maszyna mogła się odpowiednio zagłębić.

4. Wybierz typ: Mechaniczny czy Hydrauliczny?

• Łącznik Mechaniczny: Tańszy, niezawodny, ale wymaga siły fizycznej i schodzenia z ciągnika w celu regulacji (np. wypoziomowania pługa).

• Łącznik Hydrauliczny: Droższy, ale pozwala na płynną zmianę kąta nachylenia maszyny w czasie jazdy. Ważne: Kupując hydrauliczny, upewnij się, że ma blokadę (zawór zwrotny), który zapobiega samoczynnemu wysuwaniu się pod obciążeniem.

Tabela szybkiego doboru

Pro Tip: Jak zmierzyć stary łącznik?

Jeśli wymieniasz stary łącznik, wykręć go do połowy i zmierz długość samej rury oraz całkowitą długość od środka kuli do środka kuli. To najpewniejsza informacja dla sprzedawcy.
